ZP127采煤随机水电联动喷雾降尘装置

用途：

    采煤随机水电联动喷雾降尘装置适用于在采掘工作面采煤机掘进时的喷雾降尘。

产品特点：

采煤随机水电联动喷雾降尘装置主控箱设计为微电脑全自动控制，运作状态液晶屏在线显示，利用单片机程序化控制。可实现与采煤机互锁保护功能，且同步喷水、用水量少，降尘除尘、净化空气效果好。

工作原理：

     只有水压传感器检测到洒水喷雾水路中有一定的水压时，才能允许启动采煤机。采煤机开动后，开停传感器（或光控传感器）将信号送入主控箱，主控箱控制电动球阀开启，实现对所需部位进行喷雾降尘。采煤机停机后，主控箱控制电动球阀延时一定的时间后关闭。延时时间由拨码开关（TIME）调节。每档的时间基数是2秒，TIME编码开关所指示的数字乘以2即为所设定的延时时间。

装置主要设备：

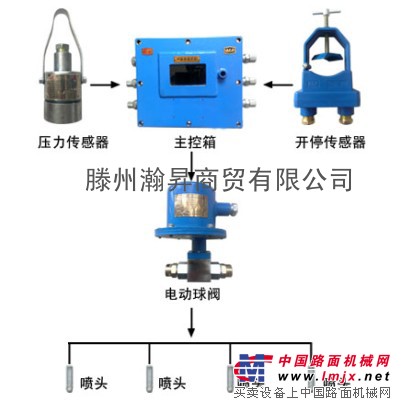

主控箱、电动球阀、开停传感器（或光控传感器）、水压传感器各1台。

安装使用：

    主控箱安装在采煤机机头位置，接AC127V电源。电动球阀串接在水幕与进水管之间。水压传感器安装在洒水喷雾的水路中，开停传感器安装在采煤机动力电缆上（或将光控传感器安装到采煤机工作灯的上方）。

主要技术参数：

1、主控箱电源额定电压：127VAC
2、电动球阀动作额定电压：15VDC

3、主控箱本安输出电压：12VDC

4、主控箱本安输出电流：470mA

5、主控箱本安输出开路电压：12V/310mA  ；15V/256mA

6、传感器工作额定电压：12VDC

7、传感器输出信号：3V/DC≤高电平≤12VDC；0V/DC≤低电平≤1VDC

8、装置主控箱信号输入：高电平≥6.0V,低电平≤0.5V

9、动作控制时间：5s～1200s可调，误差±2s

10、适用水压：0.2～7.0Mpa

11、工作方式：连续

订货须知

订货时请注明电源电压、防尘种类、使用地点及有关技术要求。
